ASR600I是一款专为DIP波峰焊后工艺和生产模式量身研制的创新AOI产品,其采用飞行拍摄+底部拍摄的图像采集系统无需人工翻转PCBA即可快速完成检测,设计的高速稳定传送系统可承载15KG超重PCBA,并可适应各种PCBA不卡板,更有针对不同的检测项目自动匹配最佳检测算法发挥强劲性能。
特定算法 |

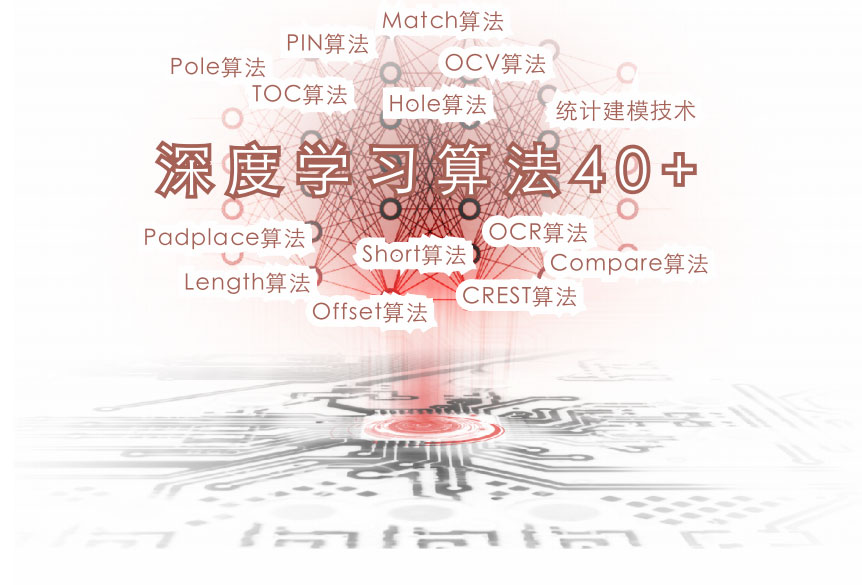

ALeader可以应对多领域检测,完全摒弃“单一的计算方式”针对不同的检测项目、不同的检测部位运用不同的算法,确保最佳的检测精度。 |
部分缺陷案例 |
传输系统 |
|
● 设计的超薄链条系统避免挡光和焊接行程 ● 高速稳定传输,可适应各种治具和PCBA变形情况 ● 可承载15KG超重PCBA ● 通用性好,可适用于带治具、不带治具、有板边、没板边、不卡板 |
图像采集系统 |
● 使用底部拍摄结构,与波峰焊无缝连接。无需使用自动翻板机或员工手工翻板,从而达到省时,省人。 ● 与传统点位运动的拍摄模式相比,飞行拍摄为不间断运动模式,在运动过程中设备更平衡,噪声更小,速度更快(平均1秒钟可运行4.7个镜头) |
智能互联 |
ASR600I支持与选择性波峰焊智能互联,ASR600I检测完成后自动把测试结果传送给选择性波峰焊,选择性波峰焊接收到检测数据后,自动执行焊接(维修),解放双眼解放双手,实现智慧生产。 |
统计分析控制(SPC) |
● 提供一切所需内容的详细报表 ● 当同一错误发生多次即自动报警 ● 自动计算周、月、季度的饼状图、曲线图和PPM图 ALeader开发的统计过程控制软件(SPC)与AOI无缝连接,根据反馈信息及时发现系统性因素出现的征兆,并采取措施,以消除其影响,使过程维持在仅受随机性因素影响的受控状态,以达到控制质量的目的。 |
功能参数 | |
检测的电路板 | 波峰焊炉后检查 |
检测方法 | 统计建模,全彩色图像比对,根据不同检测点自动设定其参数(如偏移、极性、短路等),OCV检测字符。 |
摄像头 | 工业级智能数字相机 |
分辨率/视觉范围/速度 | 25µm/Pixel FOV :51.20mm×51.20mm 检测速度<0.25sec/FOV |
光源 | 高亮RGB+四色同轴环形塔状LED光源 (彩色光) |
编程模式 | CAD坐标自动导入,自动索引元件库,软件自动编程 |
远程控制 | 通过网络实现:离线编程,远程实时调试,远程查看\远程控制操作设备等 |
检测覆盖类型 | 元件检测:缺件、反转、偏移、AOI元件弯脚、错件(OCV)、沾锡、溢膠、损件 焊接检测:锡多、锡少、侧立、立碑、锡桥、虚焊、锡珠、翘脚、波峰焊后焊接(含插件) |
特别功能 | 具备条码自动识别检测功能、多连板多程序检测功能、正反面程序检测功能。 |
最小零件测试 | 25µm:0402chip & 0.5pitch IC。 |
SPC和制程调控 | 全程记录测试数据并进行统计和分析,局域网内可通过远程控制或远程监控来查看生产状况和品质分析,可输出Excel、Txt、Word等报表格式。 |
条码系统 | 自动条码识别(1维或2维码) |
服务器模式 | 采用中心数据服务器,可将数台AOI数据集中统一管理。 |
检查结果输出 | 22英寸液晶显示器,OK/NG信号,向Repair station发送数据文件(选项) |
系统参数 | |
PCB尺寸范围 | 50×50mm(Min)~510×460mm(Max) |
PCB厚度范围 | 0.5 to4.5 |
PCB夹紧系统边缘间隙 | TOP:3.5 mm Bottom:3.5 mm |
最大PCB重量 | 15kg |
PCB弯曲度 | <2mm 或 PCB对角线长度的2% |
PCB上下净高 | PCB上面(Top Side): 110 mm PCB底部(Bottom Side): 40 mm |
Conveyor系统 | Bottom-up固定、自动补偿PCB弯曲变形,自动进、出板,链条输送,自动调节宽度 |
Conveyor离地高度 | 900mm±50mm |
Conveyor流向 / 时间 | 出厂时选择进出板方向 进板/出板时间:3秒 |
X/Y 平台驱动 | 丝杆及AC伺服马达驱动,重复定位精度±0.01mm |
电源 | AC220V 50/60 Hz 小于1.5KVA |
气压 | 需要 0.4~0.6MPa |
前后设备通讯 | Smema 或延伸的 Smema协定 |
设备重量 | 约700KG |
设备外形尺寸 | 1044×1535×1255mm (L×W×H) 不包括信号灯的高度 |
环境温湿度 | 10~35℃ 35~80% RH(无结露) |
设备安规 | 符合CE安全标准 |
