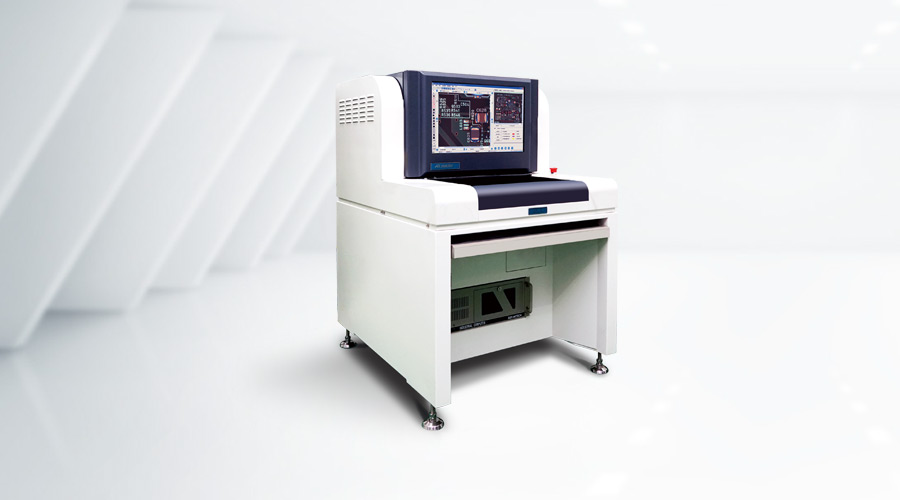

ALD7120
ALD7120高性价比离线式AOI
ALD7120是专为国内许多小批量、多机种的制造厂商开发的离线式AOI。进口的丝杆导轨实现最高的精度，3CCD彩色相机准确识别各部件的颜色变化，完全01005的检测能力，符合CE标准和人性化的机械设计，超大抽拉式操作托盘，可供操作人员置放PCB等物品，位于中间的LCD显示器可保护操作人员视力，集中的电路系统打开外罩便一目了然，方便维护保养，自动张开的双边夹具大大提高了使用效果，自动感应安全光幕和自动开启的翻板让设备使用更安全。
机器特性
快速编程设计
多领域应用设计
智能同轴光源设计
内置ALDSPC软件包
高精度、高检出率
多Mark功能(含Bad Mark)
多程序同时运行
智能自动读取Barcode
远程控制与中心服务器

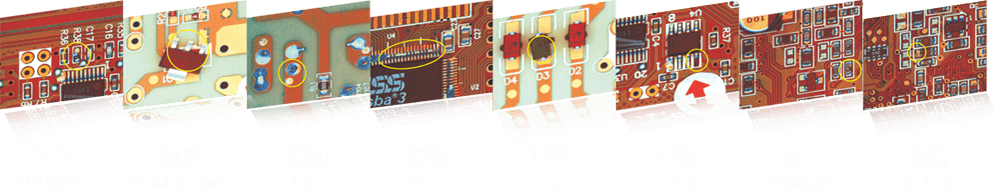

部分缺陷图
Part-defects Photograph
ALD7120应用能力Application Ability
编程速度
● 3000个点的PCBA采用手动编程只需要50分钟即可完成
● 若元件库存建立完整，使用CAD DATA导入即可完成自动编程
● ALD7120还包含了离线编程软件包（包含离线调试功能）
检测速度
● 检测一块电脑主板的进间约为15秒
● 检测一块手机主扳的时间约为3秒
● 平均每秒处理检测点180个
统计分析控制(SPC)Statistic Process Control（SPC）
● 提供一切所需内容的详细报表
● 当同一错误发生多次即自动报警
● 自动计算周，月、季度的饼状图，曲线圈和PPM图
ALeader开发的统计过程控制软件(SPC)与AOI无缝连接，根据反馈信息及时发现系统性因素出现的征兆，并采取措施，以消除其影响．使过程维持在仅受随机性因素影响的受控状态，以达到控制质量的目的。
ALD7120能力来源
Ability Resource
● 全彩色智能数字相机
● 高亮RRGB同轴环形塔状LED光源（彩色光）
● 不同检测项目可运用多重算法

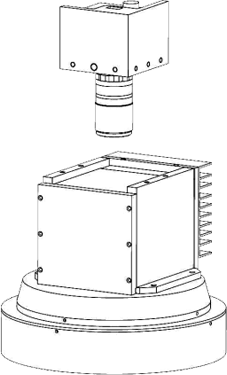

Acculite智能同轴光源(针对翘脚和虚焊开发)
Acculite Patent Coaxial Light（Developed to flip and unsoldered）
采用同轴四层照明光源，使器件采光处于光亮与柔和的最佳中性状态，能有效解决喷锡板，红胶板的检测问题，改善炉后焊点图像质量．提高检测效果．不同背景颜色的PCB对焊点的检测影响在四色同轴光照下迎刃而解。

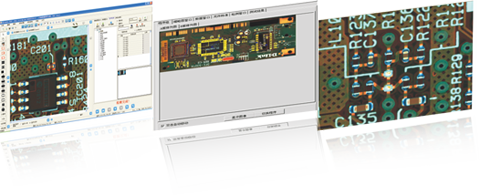

高精智能相机扩大视窗提高检测速度，自动读取条码，图像更清晰
智能优化
Intellingent Optimization
高清晰的画质、A/B面自动识别、自动读取Barcode、Bad Mark等功能将优化您的制程．提高生产效率和管理能力。领先的自动画框，自动搜索元件库使您再也不必为繁琐的程序制作而苦恼！ALD7120以其精准的判断能力和高速的检测质量将灵活应对国内大批量，多Mode和多功能的外观检查需求。
-
功能参数 Functional Specifications 检测的电路板 SMT回流炉后电路板检查 检测方法 TOC算法，Histogram算法，Match算法，Short算法，OTHER算法，CREST算法，PIN算法等多种国际领先算法，系统根据不同检测点自动设定其参数 摄像头 全彩色智能数字相机 分辨率/视觉范围/速度 标配：15µm/Pixel FOV :36mm×30.72mm 检测速度＜200ms/FOV
选配：8µm/Pixel FOV :19.20mm×16.38mm 检测速度＜200ms/FOV光源 高亮RRGB同轴环形塔状LED光源 (彩色光) 编程模式 手动编写、自动画框、CAD数据导入自动对应元件库 远程控制 通过TCP / IP网络实现远程操作、随时随地查看、启动或停止机器运行、修改程序等操作 检测覆盖类型 偏移、少锡、短路、污染、缺件、歪斜、立碑、侧立、翻件、错件、破损、浮高、极性、虚焊、空焊、溢胶、锡洞、引脚未出等 特别功能 多程序同时运行，支持自动调取程序； 最小零件测试 8µm：01005chip & 0.3pitch IC SPC和制程调控 全程记录测试数据并进行统计和分析，任何区域都可查看生产状况和品质分析，可输出Excel、Txt等文件格式 条码系统 相机自动识别与传输Barcode（1维或2维码），及多Mark功能（含Bad Mark） 服务器模式 采用中心服务器，可将数台AOI数据集中统一管理 操作系统 Windows10 64位专业版 检查结果输出 22英寸液晶显示器 系统参数 System Specifications PCB尺寸范围 50×50mm(Min)～430×330mm(Max) PCB厚度范围 0.3 to 5 mm PCB夹紧系统边缘间隙 TOP：3.5 mm Bottom：3.5 mm 最大PCB重量 3KG PCB弯曲度 ＜5mm 或 PCB对角线长度的2% PCB上下净高 PCB上面（Top Side）: 30 mm PCB底部（Bottom Side）: 80 mm Conveyor系统 自动张开和收起的双边夹具、自动补偿PCB弯曲变形 Conveyor离地高度 850 to 920 mm Conveyor流向 PCB在Y方向移动 X/Y 平台驱动 丝杆马达驱动； PCB固定，Camera在X方向移动，每一台均通过CTQ认证 电源 AC230V 50/60 Hz 小于0.5KVA 气压 不需要 设备重量 约290KG 设备外形尺寸 900×1070×1310mm (L×W×H) 环境温湿度 10～35℃ 35～80％ RH（无结露） 设备安规 符合CE安全标准 机器外形尺寸图
Machine Dimensions
-
-
-
优质的售后服务依赖于领先的技术、经验丰富的售后服务人员、存储足够的备品备件。为了能提供更好的售后服务，坚持“客户所需，我们所想;品牌至上，商誉是金”的服务理念，我司建立了完美的售后服务体系。
1、售后服务体系
公司技术支援部集结行业资深的服务工程师，所有工程师均受过专业的技术培训。他们热忱的服务态度、专业的服务技术得到了广大客户的致好评。
● 从收货之日起，提供一年的免费服务和保修期
● 我公司拥有专门的培训室，提供专业的培训及指导。
● 公司提供7X24X365的服务，在接到客户的申请后，5分钟之内响应，以最快的速度赶到现场。
● 定期对设备进行免费的检修、保养工作，并出具书面检测报告。并与用户进行沟通，定期开展技术交流活动，预防故障发生，保证设备的·正常运行，提供免费的升级服务。
● 保修期满后，如客户需继续保修，可与公司再签定售后服务的合同。
● 保修期满后，如客户需更换配件，我司以优惠的价格提供所需配件。
● 用户举行重要活动时，我方可提供必要的保障服务，如派人现场跟踪等。
2、配件更换服务
考虑用户生产的重要性及响应时间要求，公司技术支援部可以帮助用户缩短硬件现场更换的时间，公司通过配件仓库为用户提供配件更换服务。在确认需要进行硬件更换时，我司派遣技术人员抵达现场服务，保证故障及时得到更换和修复，确保设备使用放心可靠，万无一失。并提供预防方案。
3、升级方案及支持服务
当用户改变应用范畴、我公司将会及时根据实际情况做出软件升级方案。当我公司的应用软件有升级版本时，将及时通知贵公司，并提供相应的升级服务。当系统的硬件设备有更新换代产品时，我公司将及时通知用户，提供新的产品信息和解决方案。
