ALD770PT

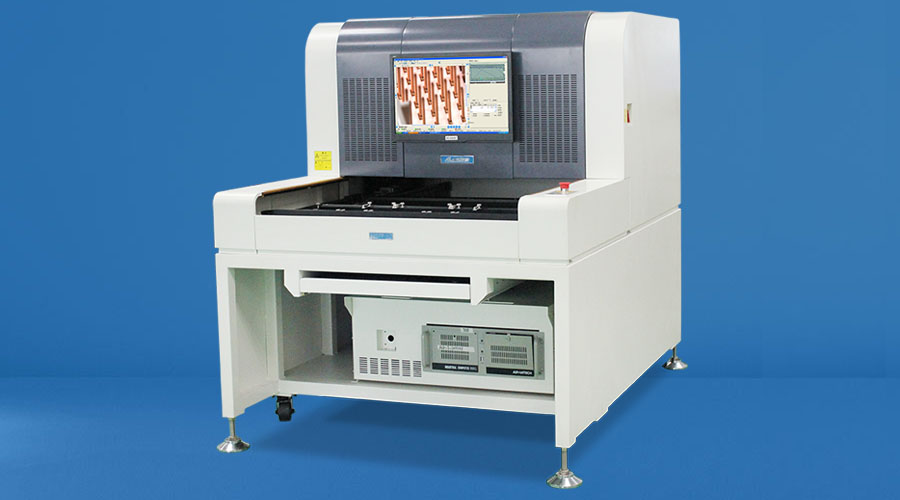

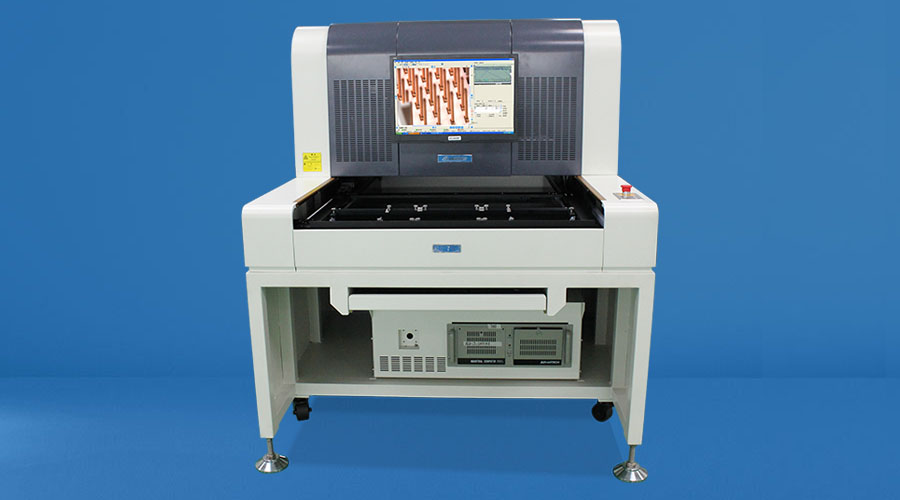

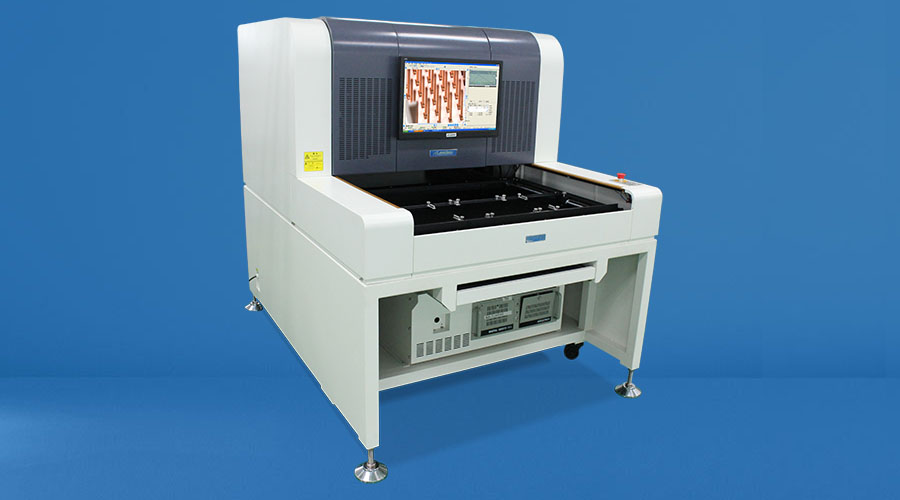

ALD770PT背板检测系统
ALD770PT是神州视觉全新研制针对背板连接器针脚检测的自动化设备，采用非接触扫描方式精准快速检测，其配备高精度的运动系统和自动对焦图像系统采集待测部位的图像信息，经ALeader特有算法进行分析计算，最终得到图文并茂的检测结果。
机器特性
可通过一台ALDSPC连接浏览一台ALDAOI 设备
可通过HUB+网线实现多台ALDSPC连接一台ALDAOI设备，也可一台ALDSPC连接浏览多台ALD AOI
可实时监测生产线情况了解当前的生产状态，保证生产线的稳定
AOI用机器视觉模拟，具有极高的稳定性，时刻保持同一界定标准，连续运转时间超过24小时

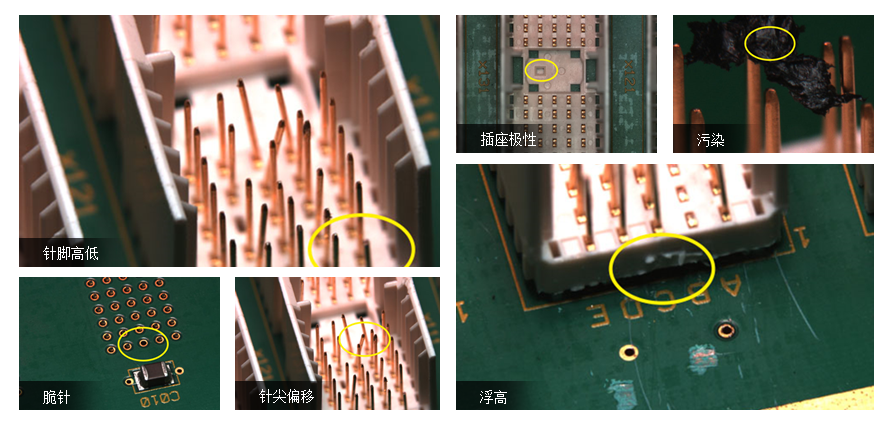

部分缺陷图
Some defect picture

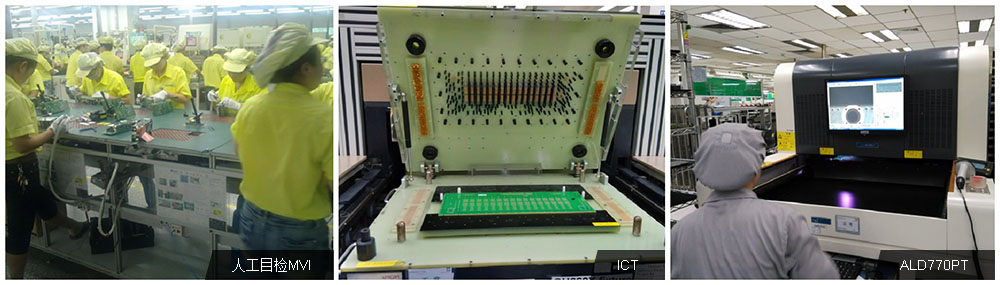

传统品检方式
Traditional QC metod
传统方式存在的问题
随着信息网络朝着传输高速化和接入宽带化方向演进，很多通讯类产品的背板装配连接器越来越多，另外精密度也越来越高，传统品控方式已然满足不了精度和速度的需求．其次，广大生产厂商正遇到生产效率低、用工成本高、返工客诉、订单丢失、招聘难、员工培训周期长、巨额的风险成本等诸多现实难题，面临着零利润甚至亏损窘态。
AOI颠覆传统品控方式
人工目视检查MVI AOI自动光学检查 成本 人工成本高。每年每人平均费用约45000元，按日/夜两班10个工人计算，每年支出费用为450000元 1台AOI＋1名员工＝5名员工的目视检查工作，日/夜两班至少节省8人，则每年节省费用为360000（产线越多，则节省人力越多） 效率 人工每检测一个3000个点的产品的平均时间约为15分钟，且不能准确识别每个缺陷 AOI检测一个3000个点的产品的平均时间约为2分钟 稳定性 调查显示，两个不同的人工对相同产品检测的相互认同率约为40%，且人工易于疲劳和情绪化，集中精力的工作时间约为三小时。 AOI用机器视觉模拟，具有极高的稳定性，时刻保持同一界定标准，连续运转时间超过24小时。 ICT检测 AOI自动光学检测 使用成本 治具费用：每机种250000元，ICT治具按点计算，市场最低价每针约25元，按10000针 支架费用：每机种约10000元 程序费用：每机种约20000元，市场平均价10000针约20000元，20000针约30000元。 每一万针背板的机种使用费：250000+10000+20000=280000元 无 检测项目 漏针，插座极性、漏连接器、通路 针偏，漏针，针脚高低，插座极性、浮高、漏连接器、污染、孤针、跪针 二次不良 ICT采用接触式检测原理，容易导致二次不良 AOI采用非接触式检测原理，不存在二次不良 1、提升品质
元器件的密集化及细小化，人工目检方式已无法满足需求，且对品质坏机的截出率约60%，而AOI的坏机截出率可以稳定在99%以上，出厂产品质量显著提高，且避免因质量问题而蒙受的巨额赔偿。
2、降低培训周期
员跳槽频率高，培训一位熟练的员工最少需要一个月，而AOI操作使用简单，培训一位熟悉的员工三天即可。
3、加强市场竞争力
采用自动化进行品质控制，大大提升了产品质量的稳定性，使客户更为放心，以增加长期合作机会。

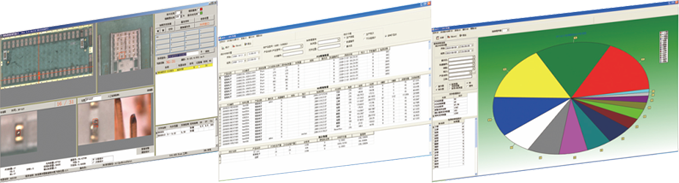

统计过程控制（SPC）
Statistic Process Control（SPC）
ALeader开发的统计过程控制软件(SPC）与AOI无缝连接，根据反馈信息及时发现系统性因素出现的征兆，并采取措施，以消除其影响，使过程维持在仅受随机性因素影响的受控状态，以达到期控制质量的目的。
有了以上的预防和控制，我们的企业当然是可以：
● 降低成本
● 降低不良率，减少返工和浪费
● 提高劳动生产率
● 提高核心竞争力
● 赢得广泛客户，取得订单
● 更好的理解和实施质量体系
更多产品
-
功能参数 Functional Specifications 检测的电路板 背板 检测方法 双目视觉检测技术，全彩色图像比对技术 摄像头 全彩色高速数字相机×2 镜头 远心镜头 分辨率/视觉范围/速度 10µm/Pixel FOV: 24.56×20.56mm 检测速度＜500ms/FOV 光源 高亮频闪RGB三色U型塔状LED光源（彩色光） 编程模式 快速手动编程、CAD数据导入编程 检测覆盖类型 针偏，漏针，跪针，针脚高低，插座极性、浮高、漏连接器 操作系统 Windows 7 Professional 检查结果输出 22英寸液晶显示器 系统参数 System Specifications PCB尺寸范围 50×50mm(Min)～840×567mm(Max) PCB厚度范围 2 to 15 mm 最大PCB重量 10KG PCB弯曲度 ＜5mm 或 PCB对角线长度的2% PCB下净高 PCB底部（Bottom Side）:110 mm PCB固定系统离地高度 880 to 940 mm PCB固定系统 无板边夹具，PCB在Y方向移动 ，进出板时间2.5秒 X/Y 平台驱动 丝杆及AC伺服马达驱动； PCB在Y方向移动，Camera在X方向移动，每一台均通过CTQ认证 电源 AC230V 50/60 Hz 小于1.0KVA 气压 不需要 设备重量 约670KG 设备外形尺寸 1750×1340×1600mm (L×W×H) 环境温湿度 10～35℃ 35～80％ RH（无结露） 设备安规 符合CE安全标准 -
-
-
优质的售后服务依赖于领先的技术、经验丰富的售后服务人员、存储足够的备品备件。为了能提供更好的售后服务，坚持“客户所需，我们所想;品牌至上，商誉是金”的服务理念，我司建立了完美的售后服务体系。
1、售后服务体系
公司技术支援部集结行业资深的服务工程师，所有工程师均受过专业的技术培训。他们热忱的服务态度、专业的服务技术得到了广大客户的致好评。
● 从收货之日起，提供一年的免费服务和保修期
● 我公司拥有专门的培训室，提供专业的培训及指导。
● 公司提供7X24X365的服务，在接到客户的申请后，5分钟之内响应，以最快的速度赶到现场。
● 定期对设备进行免费的检修、保养工作，并出具书面检测报告。并与用户进行沟通，定期开展技术交流活动，预防故障发生，保证设备的·正常运行，提供免费的升级服务。
● 保修期满后，如客户需继续保修，可与公司再签定售后服务的合同。
● 保修期满后，如客户需更换配件，我司以优惠的价格提供所需配件。
● 用户举行重要活动时，我方可提供必要的保障服务，如派人现场跟踪等。
2、配件更换服务
考虑用户生产的重要性及响应时间要求，公司技术支援部可以帮助用户缩短硬件现场更换的时间，公司通过配件仓库为用户提供配件更换服务。在确认需要进行硬件更换时，我司派遣技术人员抵达现场服务，保证故障及时得到更换和修复，确保设备使用放心可靠，万无一失。并提供预防方案。
3、升级方案及支持服务
当用户改变应用范畴、我公司将会及时根据实际情况做出软件升级方案。当我公司的应用软件有升级版本时，将及时通知贵公司，并提供相应的升级服务。当系统的硬件设备有更新换代产品时，我公司将及时通知用户，提供新的产品信息和解决方案。
