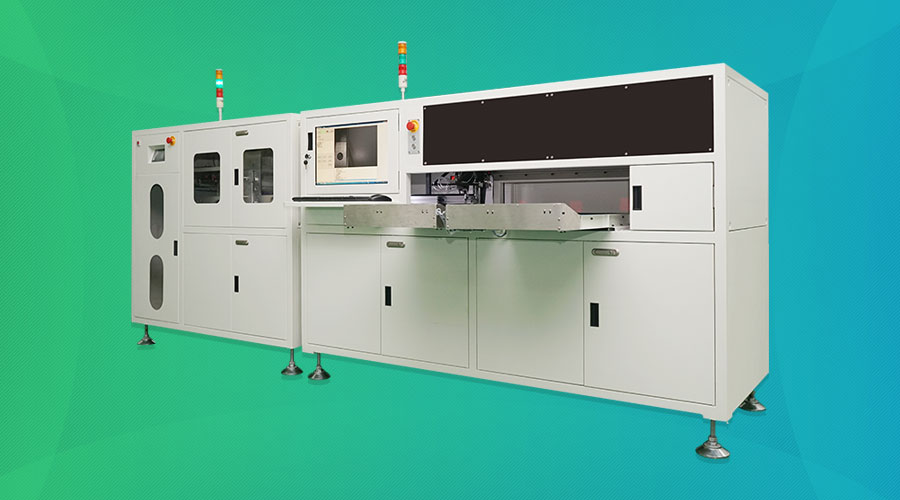

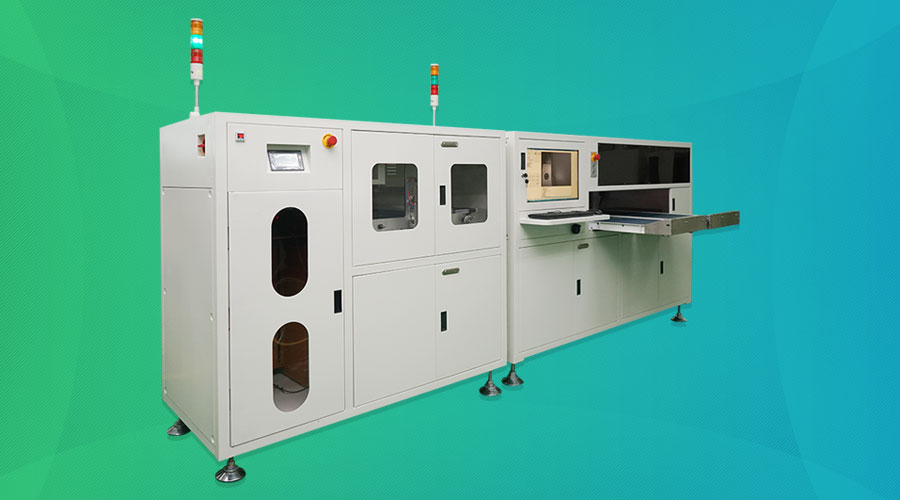

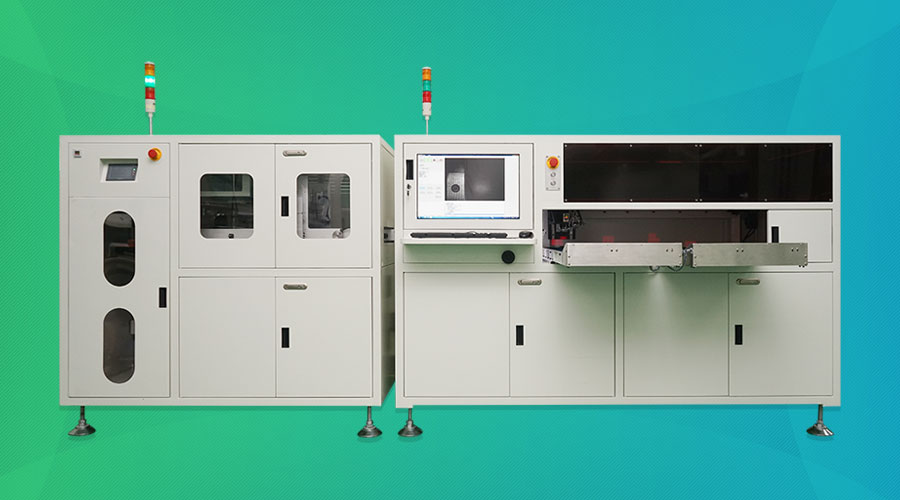

CCS(Cleaning Classification System)是神州视觉科技有限公司专为PCB生产厂商所研发的一款新型产品,可快速清洁PCB板上的污染、灰尘、板屑等杂质并将不同生产周期或无法识别的PCB板进行自动分类;一键式操作,整个清洁分类全自动完成,无需人工干预,清洁度高、分类精准!
自动分类和计数系统,彻底解放眼睛和双手
清洁系统同时清洁双面,提高效率并减少工作重复性
编程调试快捷,机械结构简单维护成本低
智能相机自动识别二维码及OCR数字识别,极低的误判率、极高的检出率
智能同轴光源+环形辅助光源设计,无盲区和强反光,可灵活对应不同检测需要
产品概述 |
PCB是为完成第一层的元件和其它电子电路零件接合提供一个组装基地,组装成一个具特定功能的模块或产品。所以PCB在整个电子产品中,扮演了连接所有功能的角色,也因此电子产品的功能出现故障时,最先被怀疑往往就是PCB,又因为PCB的加工工艺相对复杂,所以PCB的生产控制尤为严格和重要。 传统方式存在以下弊端: ● 人工清洁容易损坏PCB且效率低。 ● 不同周期生产的PCB难以区分容易出错。 ● 分叠包装用工成本高、效率低且容易出错。 CCS可实现更高的自动化生产,提高效率,节省用工成本,确保产品品质。 |

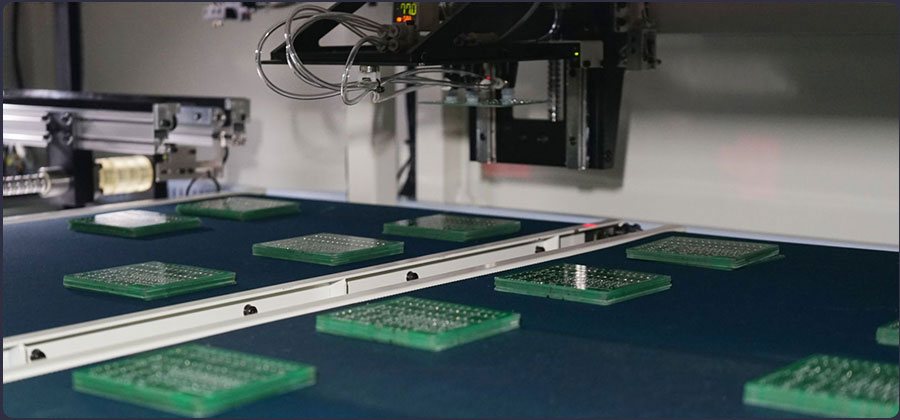

送料装置无需治具的超大平台送料装置设计,可灵活对应各种规格的PCB,为用户节省订做大量治具成本。送料装置由定制的高精度传感器及微米级驱动部件组成。无需调整参数即可应对不同颜色PCB感应,确保百分之百准确输送到导轨上。 |
![]() |
清洁装置独创的清洁装置,采用环保定制硅胶材质滚轮对PCB进行全面的清洁,速度快、零损伤!设计的硅胶自清洁装置,可使硅胶的使用寿命得以延长数倍。 |
![]() |
识别装置运用高清视觉识别装置,配以独特的视觉算法,可准确读取PCB板上条码,按不同生产周期、缺陷条码的PCB板进行自动识别分类;除此之外,系统还可自由设置PCB板分叠数,实现了精度与速度双赢。 |
![]() |

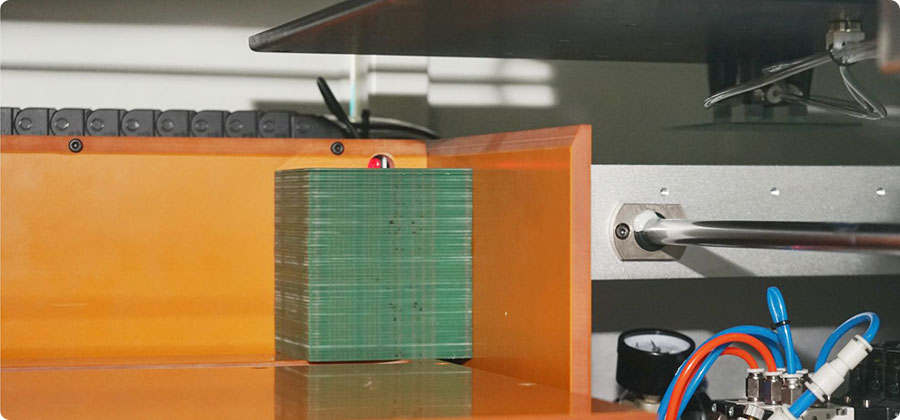

托盘装置双托盘多站位超大空间设计,可独立和同步运行,支持任意设定分叠数值,系统将自动按设定的参数值进行分叠,使应用方式更灵活、生产效率极高。队列式输送系统使生产、待料、出料交互运作、井然有序。 |
![]() |
功能参数 Functional Specifications
|
|
主要功能 Main Function |
PCB自动清洁及识别分类分叠 Clean, recognize and classify PCB automatically |
检测方法 Test Method |
OCR算法 OCR |
相机 Camera |
200万像素高速相机 2M pixel high speed camera |
分辨率/视觉范围/速度 Resolution/Range/Speed |
40µm/Pixel FOV : 50mm×60mm 检测速度<4s/PCB; 40µm/Pixel FOV : 50mm×60mm Speed<4s/PCB |
光源 Light |
高亮度同轴环形LED光源 Extra bright coaxial ring tower LED light |
编程模式 Program Mode |
手动编程,自动识别,支持自动调取程序; Manual programming, automatic recognition, support switching programs automatically |
远程控制 Remote Control |
在局域网内,通过TCP / IP网络实现远程操作,进行查看、启动或停止机器运行、修改程序等操作; Remote Control through TCP/IP. Check, start or stop the machine, or modify the procedures at any time |
清洁系统 Cleaning System |
采用日本进口清洁胶辊,自动双面清洁,PCB进出口自动除静电 Cleaning rubber roll imported from Japan, automatic double-sided cleaning, eliminate static automatically when loading and unloading PCB |
条码系统 Barcode System |
自动读取二维码或字符后进行分叠 Folding separately after reading two-dimensional code or characters automatically |
检查结果输出 Display/Output |
22寸液晶显示器 22inch TFT LCD |
操作系统 Operating System |
Windows 7 专业版。 Windows 7 Professional |
系统参数 System Specifications
|
|
PCB尺寸范围 PCB Size |
50×50mm(Min)~360×360mm(Max) 50×50mm(Min)~360×360mm(Max) |
PCB厚度范围 PCB Thickness |
0.3 to 5 mm 0.3 to 5 mm |
最大PCB重量 Maximum PCB Weight |
1KG 1KG |
PCB上板区高度 PCB Loading Height |
1100mm(以PCB厚度为0.8mm计算一次可以上1350片PCB) 1100mm(load 1350 PCB for one time when calculated by thickness of 0.8mm) |
PCB收板高度 PCB Collecting Height |
65mm(以PCB厚度为0.8mm计算每堆可以堆叠80片PCB) 65mm (Pile 80 PCB for each pile when calculated by thickness of 0.8mm) |
Conveyor系统 Conveyor System |
自动吸盘进、出板,扁平皮带,手动调节宽度 Automatic sucker for loading and unloading, flat belt, adjust the width manually |
Conveyor离地高度 Conveyor Height |
850 to 920mm 850 to 920mm |
Conveyor流向 / 时间 Conveyor Direction/Time |
PCB在Y方向移动 进板/出板时间<4秒 PCB in Y, load/unload time<4 sec |
X/Y 平台驱动 X/Y Driver |
丝杆及AC伺服马达驱动,定位精度<10µm; PCB固定,Camera在X方向移动。 Screw and AC servo driver, positioning accuracy<10µm, PCB fixed, Camera in X |
电源 Power Supply |
AC230V 50/60 Hz 小于2KVA AC230V 50/60 Hz, less than 2KVA |
气压 Compressed Air |
0.4-0.8Mpa 0.4-0.8Mpa |
前后设备通讯 Equipment Communication |
Smema 或延伸的 Smema协定 Smema or extensible Smema agreements |
设备重量 Weight |
约400KG About 400KG |
设备外形尺寸 Dimension |
3600×1300×1450mm (L×W×H) 不包括信号灯的高度 3600×1300×1450mm (L×W×H) excluding the height of the signal light |
环境温湿度 Humidity |
10~35℃ 35~80% RH(无结露) 10~35℃ 35~80% RH(no dew) |
设备安规 Certificate |
符合CE安全标准 According with CE standard |
