引言：SMT制造中的“阿喀琉斯之踵”——锡膏印刷工艺

在当今蓬勃发展的现代电子制造业领域，表面贴装技术（SMT）已然成为PCB组装的核心工艺，它以高效、精准的特点，支撑起了电子产品大规模生产的庞大体系。然而，一个令人触目惊心的数据犹如一记重锤敲响警钟：据全球表面贴装协会统计，在SMT全流程产生的缺陷中，高达74%的问题源自锡膏印刷环节。这一环节就如同希腊神话中阿喀琉斯的脚踝，看似不起眼，却成为了整个SMT流程中最脆弱、最易引发问题的关键所在。

随着电子产品的不断升级换代，高密度、微型化已成为其发展的显著趋势。传统2D检测技术在面对这种新趋势时，已显得力不从心，无法满足当今严苛的检测需求。在这样的背景下，本文将深入剖析2D SPI的技术短板，详细阐述3D SPI带来的革命性突破，重点介绍神州视觉ALeader 3D SPI的五大核心技术优势，并结合实际应用案例进行分析，了解高精度锡膏检测的关键技术。

2D SPI的致命缺陷：平面检测的局限性

2D检测的基本原理
传统2D SPI（Solder Paste Inspection），即锡膏印刷检测，主要依靠顶部照明和相机成像技术来开展工作。它就像一位“平面侦探”，只能从上方观察锡膏的状态，主要检测锡膏的面积大小是否达标、位置是否存在偏移、是否有漏印情况以及是否存在明显的桥接现象。然而，这种检测方式就像隔着一层薄纱看世界，只能看到平面的部分信息，对高度体积等立体的问题却无能为力。

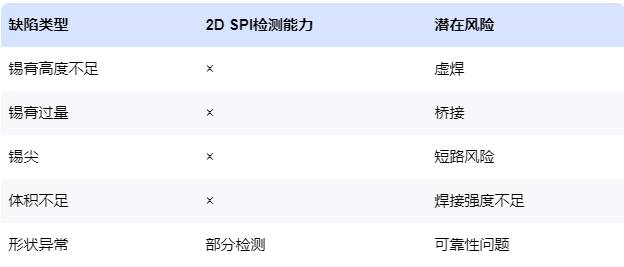

无法检测的关键缺陷


以某汽车电子厂商的实际案例为例，该厂商在使用2D SPI检测后认为产品合格，但在后续的可靠性测试中却出现了高达10%的虚焊问题。经过深入分析，最终发现问题的根源竟是锡膏高度不足。这一案例充分暴露了2D SPI在检测关键缺陷方面的局限性，它就像一个有“视力缺陷”的检测员，无法准确捕捉到那些隐藏在平面之下的隐患。

3D SPI的技术革命：从平面到立体的跨越

3D检测的核心参数

3D SPI技术如同一位精通立体检测的专家，它能够从多个维度对锡膏进行全面、精确的检测。其核心参数令人惊叹：

高度：具备超高分辨率，能够精确测量锡膏的微小高度变化，就像用一把极其精细的尺子去测量物体的高度。
体积：测量精度高，可以准确计算出锡膏的体积，确保锡膏的用量恰到好处。
三维形状：能够完整重建锡膏的三维轮廓，让我们清晰地看到锡膏的形状和分布情况，就像给锡膏拍了一张全方位的“照片”。
共面性：可以精确测量多焊点的高度差，保证焊接面的平整度，避免因高度不一致而导致的焊接问题。

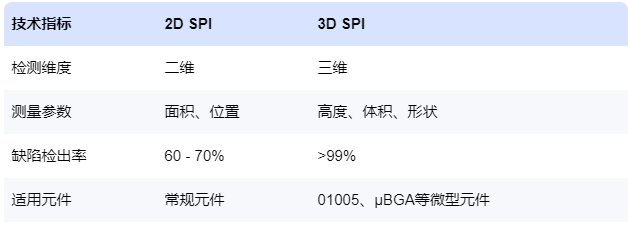

关键技术对比


从对比中可以清晰地看出，3D SPI在检测维度和测量参数上有了质的飞跃，能够检测到2D SPI无法检测到的众多关键缺陷，缺陷检出率也大幅提高。同时，它还能够适应更小、更复杂的微型元件检测，为高密度、微型化电子产品的生产提供了可靠的保障。

神州视觉ALeader 3D SPI的五大核心技术

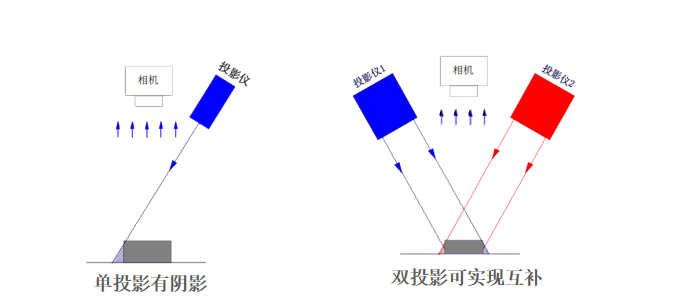

双投影光栅技术
该技术采用正交双方向光栅投影，就像从两个不同的方向同时照亮物体，能够有效消除单光源的阴影效应。这种独特的设计使得测量精度大幅提升，就像给测量结果加上了一层“精准滤镜”，让我们能够更加准确地获取锡膏的信息。

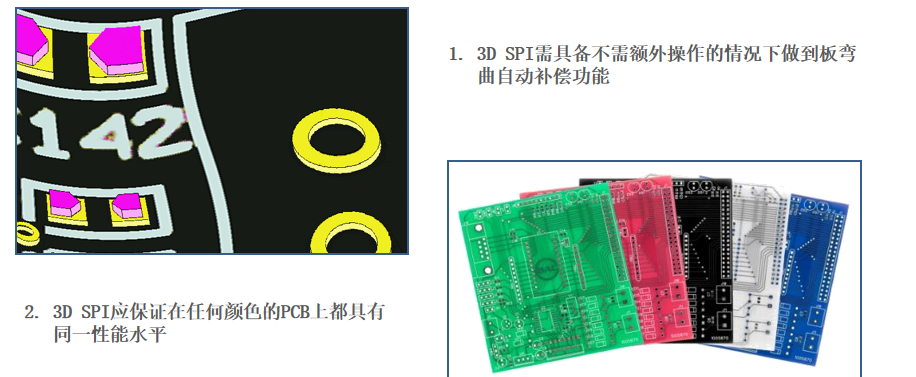

自适应光学系统
这一系统具有强大的适应能力，能够自动补偿PCB的翘曲，就像一位贴心的“修复师”，让PCB在检测过程中保持平整。同时，它还能够多色PCB自动识别，无论是绿色、黑色还是蓝色的PCB，都能轻松应对。此外，其抗反光算法可以避免喷砂处理，大大提高了检测效率，降低了生产成本。

智能算法引擎
基于深度学习的缺陷分类技术让3D SPI拥有了一颗“聪明的大脑”，它能够快速、准确地对各种缺陷进行分类和识别。实时三维建模功能可以构建出锡膏的精确三维模型，为后续的分析和处理提供有力支持。而百万级点云数据处理能力则确保了在面对大量数据时，系统依然能够高效运行，不会出现卡顿或错误。

全流程数据追溯
每块PCB的完整3D数据都会被存档，就像为每一块PCB建立了一份详细的“成长档案”。这些数据可以与MES系统无缝对接，实现生产过程的信息化管理。同时，支持IPC - CFX标准，保证了数据的通用性和兼容性，方便企业进行数据共享和分析。

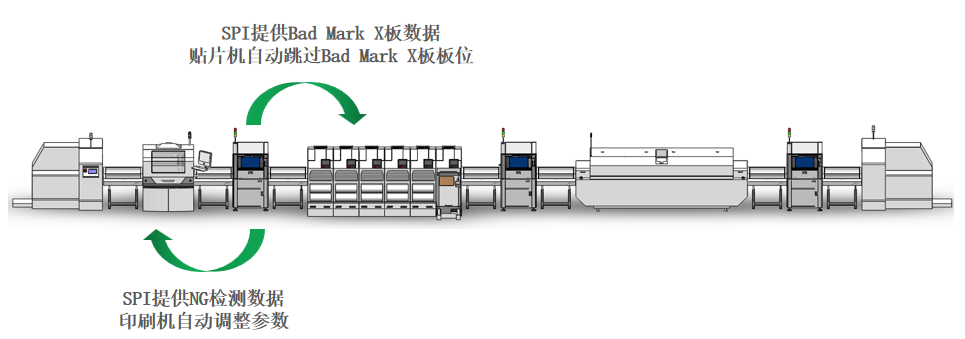

智能闭环控制
3D SPI能够与印刷机实时联动，就像一个默契的“合作伙伴”。当检测到锡膏印刷出现问题时，它可以自动调整印刷机的参数，实现预防性质量控制。此外，它还能够提供预防性维护提示，提前发现设备可能存在的隐患，避免因设备故障而导致的生产中断。

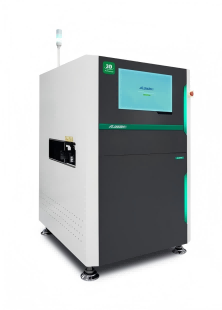

ALeader 3D SPI——SMT高品质生产的必选项

随着电子产品向微型化、高密度方向不断发展，对SMT品质管控的要求也越来越高。2D SPI由于其技术局限性，已经无法满足当今的生产需求。而3D SPI凭借其从平面到立体的跨越式发展，具备三维全参数检测、智能预警系统和工艺优化能力等优势，能够彻底解决2D检测盲区，实现预防性质量控制，持续提升制程水平。

神州视觉ALeader 3D SPI作为3D SPI技术的优秀代表，通过其五大核心技术优势，帮助客户实现了缺陷率降低、返修成本减少、直通率提升的显著效果。在未来的电子制造领域，3D SPI无疑将成为SMT高品质生产的必选项，为电子产业的发展提供强有力的技术支持。
